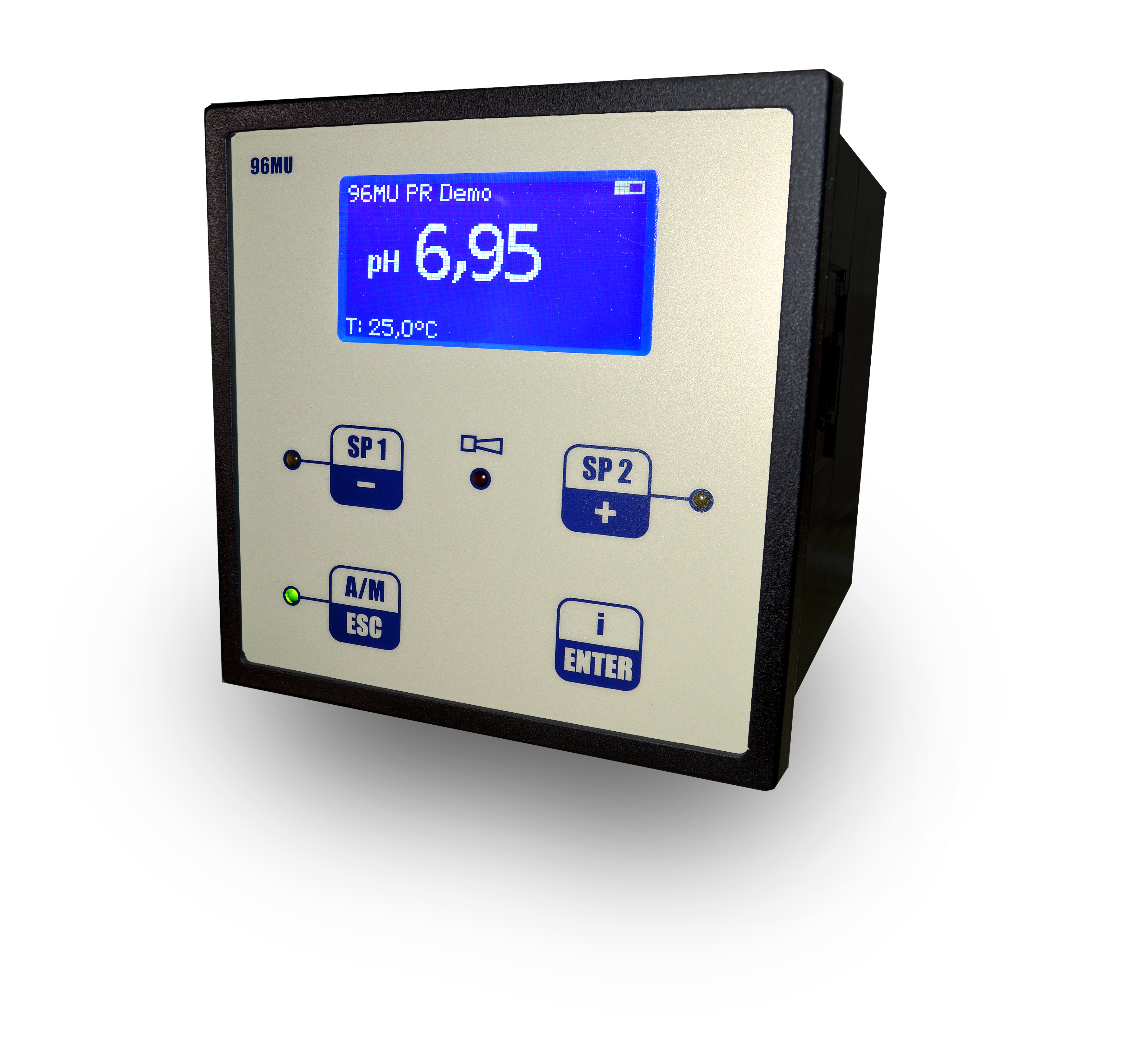

96MU-PR
Messumformer zur pH- oder Redoxmessung
Das 96MU-PR verfügt über einen integrierten Regler mit zwei Schaltpunkten.
Mit diesen Schaltpunkten können verschiedenste Aktoren angesteuert werden, z. B. Dosierpumpen oder Ventile.
Anwendung finden pH- und Redox-Messungen und Regelung in der Neutralisation und Entgiftung von Abwasser, in der Wasseraufbereitung und Desinfektion sowie in der Prozesskontrolle.
- pH Bereich -2,00.. +16,00 pH
- Redoxpotential -1500.. +1500 mV
- Galvanisch getrennter Stromausgang
- Regler, 2 Relais, Wechselkontakt, max. 250 V, 6A
- Alarmausgang Relais, Wechselkontakt, max. 250 V, 6A
- Schnittstelle RS232

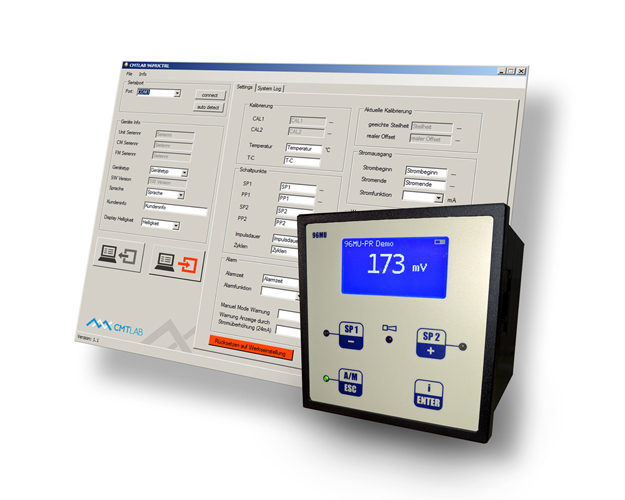

- Konfigurierbar über Windows Software
- optional Temperatureingang für PT100/PT1000
- optional Ethernet, Bluetooth, USB
- Bereit für IoT und Industrie 4.0
Technische Daten |
|
| Messgrößen | |
| pH-Wert | -2,00.. +16,00 pH |
| Redoxpotential | -1500.. +1500 mV |
Nebenmessung optional |
|
| Temperaturkompensation | automatisch |
| Temperaturmessung | PT100/PT1000 |
| Temperaturmessbereich | 0 .. +100,0 °C |
Ausgangskenngrößen |
|
| Alarmrelais | 1 potenzialfreier Schließer, max. 250 V, 6 A, 550 VA |
| Ausgangssignal | 0/4 .. 20 mA ( galvanisch getrennt) Bürde: 500 Ohm; Registrierbereich: Einstellbar innerhalb des Messbereichs |
| Spannungsausgang | +/-12 VDC für Impedanzwandler max . 25mA |
Externe Schnittstellen |
|
| Option 1: | RS232 BETRIEB, 115.2kbps |
| Option 2: (optional) |
WEBSERVER BETRIEB über 10/100Base-T Ethernet |
| Option 3: (optional) |
Telnet 10/100Base-T Ethernet |
| Option 4: (optional) |
Bluetooth Verbindung zu unserer Windows Konfigurationssoftware |
Versorgungsenergie |
|
| Bestellnummer | Netzenergie |
| 10.10.1111 | 230V AC, +-10%, 40.. 60Hz |
| 10.10.1112 | 115V AC, +-10%, 40.. 60Hz |
| 10.10.1113 | 24V AC, +-10%, 40.. 60Hz |
| 10.10.1114 | 24V DC, +-10% |
Umgebungsbedingungen |
|
| Temperatur | Lagerung -20.. +65°C Betrieb -20.. +65°C |
| Luftfeuchte | max. 90% rH bei 40°C (nicht kondensierend) |
| Schutzart | IP 54 (Front), IP 30 (Gehäuse) |
Regler |
|
| Regelverhalten | Puls-Pause Reglerausgang; 3-Punkt-Schrittregler |
| Relais | 2 Relais, je ein potenzialfreier Wechselkontakt, max. 250 V, 6A, 550 VA |
| Schutzart | IP 54 (Front), IP 30 (Gehäuse) |
Bedienersprachen |
|
| Folgende Sprachen sind installiert: · DEUTSCH · ENGLISCH · NIEDERLÄNDISCH |
|
| Zertifikate und Zulassungen | |
| CE-Zeichen | Das Produkt entspricht allen geltenden europäischen Vorschriften und erfüllt damit die gesetzlichen Vorgaben der EG-Richtlinien. |
| EMV/EMC | EN 61000 6-1 (3) EN 61000 6-2 (4) EN 61326-1 |
| Aufbau/Anschlußwerte | |
| Werkstoff | ABS |

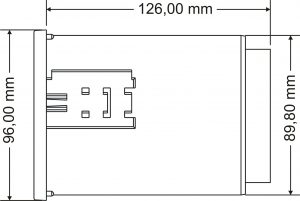

| Abmaße Front | 96x96mm |
| Frontplattenausschnitt | 90,5×90,5mm |
| Einbautiefe | 126mm |
| Gewicht | 0,6 kg |
| Anschluss | Steck-Schraubklemmen |
Technische Änderungen vorbehalten.
Zubehör
pH-Sensor
PHKK-01
pH-Sensor mit Keramik-Diaphragma und Gel-Füllung.
Im Kunststoffschaft für höhere mechanische Belastbarkeit.
Anwendungsbereich
UIC-01
Universal Impedance Converter
Das Umfeld der Messleitung (Feuchtigkeit, elektromagnetische Felder, Schmutzeinwirkung) können insbesondere bei großen Entfernungen zwischen Elektrode und Messverstärker das Messergebnis erheblich beeinflussen. Ab 10m Leitungslänge sollte ein Impedanzwandler verwendet werden.
pdf Datenblatt
SAK
pH/Redox Messkabel, triaxial, Industriequalität, Elektrodenstecker (S7) an einer Seite / offenes Ende
Dieses hochflexible Triaxial Kabel besticht durch seine hervorragenden elektrischen Eigenschaften. Daher erhalten Sie auch auf längere Distanzen
genaue Werte in Ihren Messungen bei geringerer Störeinstrahlung.
Anwendungsbereich
Technische Lösungen
Puffer/Kalibrierlösungen in pH4, 7 oder 9
Redox Kalibrierlösung in 220mV und 468mV
KCL 3mol, Elektrolytlösung zur Lagerung Ihrer ph und Redox Elektroden bei nicht gebrauch.
